Как сделать ремонт стиральной машины собственными силами

Современная стиральная машина – довольно сложный бытовой прибор, напичканный электроникой. Приступая к ремонту подобной техники, нужно понимать, что не все неисправности можно будет устранить «своими руками». Хотя бывают и такие «поломки», что увидев, в чём дело, хозяин говорит: – «знал бы, так и сам бы в момент исправил».

Был, например, такой казусный случай: – стиральная машина перестала работать, потому что никак не набирается в бак до необходимого уровня вода, впускной клапан всё время открыт, вода течёт и течёт, а машина не может начать стирку. Хозяйка вызвала мастера.

Тот стал смотреть и увидел нечто интересное – сливной шланг, который обычно выходит снизу машины, потом поднимается вверх петлёй и крепится скобой в самом верху задней стенки, со скобы был снят и лежал на полу. Нужно заметить, что петля из шланга в машинах делается специально, чтобы вода не могла вытекать из бака.

Насос слива воды – центробежный, с крыльчаткой, без всяких клапанов, и поэтому самотёк воды задерживать не может. Чтобы вода из бака не могла вытекать, шланг слива и поднимают петлёй выше уровня воды в баке, и крепят вверху скобой.

Оказывается, накануне хозяйка вызывала сантехника для ремонта смесителя, и попросила его дополнительно (раз уж пришёл) шланг слива от стиральной машины подвести к канализации раковины. Ей не нравилось, когда мыльная и грязная от стирки вода сливается в ванную, потому что потом ей приходилось эту ванную мыть.

Этот «умелец», поскольку длины шланга не хватило, чтобы дотянуться до канализации под раковиной, (запасного длинного шланга у него естественно не было) снял шланг со скобы, натянул его и закрепил его в отводе канализации, который в современных квартирах предусматривается как раз для стиральных машин. После чего вода из бака стала вытекать, а раз требуемый уровень воды не набирался, машина не могла включиться. Вот в этом и была вся проблема.

Пришлось хозяйке платить за вызов мастера по полной стоимости только за инструктаж, что можно делать, и что нельзя. А потом ещё и требовать назад деньги с малограмотного сантехника за его «работу».

Итак, приступая к ремонту стиральной машины «своими руками», нужно, прежде всего, диагностировать неисправность. А для этого нужно иметь некоторое представление о работе машины и о различных системах, которые в ней имеются.

Стирка начинается с залива в бак холодной воды из водопровода. (В современных стиральных машинах забор горячей воды, наряду с холодной, не предусмотрен). Для этого машина подключается к водопроводу шлангом. На «отростке» водопровода для машины ставится кран, чтобы, когда машина не работает, давление воды не воздействовало на клапан машины. Этот кран нужно не забыть открыть перед стиркой, а после стирки – закрыть.

Подача воды в машину начинается, когда открывается электромагнитный впускной клапан машины. Впускных клапанов обычно два или три, один открывает воду для подачи через ванночку с порошком, второй открывает подачу через ванночку со спецрастворами, последний напрямую подаёт чистую воду для полоскания.

Вода набирается в бак машины до определённого уровня (обычно чуть выше нижней кромки стеклянной дверки), после чего срабатывает датчик уровня воды, заполнение прекращается, и стирка продолжается – включается электронагреватель воды. Так работает система заполнения водой. В некоторых машинах имеется ещё датчик давления воды. При недостаточном давлении воды в водопроводной магистрали, впускной клапан не срабатывает.

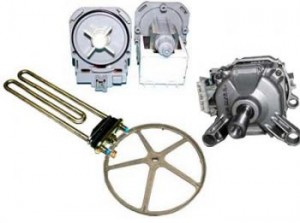

Система нагрева воды состоит из трубчатого электронагревателя – ТЭНа (в бытовых машинах обычно используется один ТЭН мощностью примерно 2 кВт) и датчиков – температуры и наличия воды. Дело в том, что ТЭНы, выпускаемые промышленностью, бывают разные, одни способны работать в воздухе, другие – только в водной среде. Водяные ТЭНы ни в коем случае нельзя включать без воды, они сгорят из-за недостаточного теплообмена. Поэтому в цепь включения ТЭНа ставится защита – датчик наличия воды.

При отсутствии воды в баке – ТЭН не включится. Датчик температуры выключает ТЭН по достижении установленной температуры стирки. Поскольку ТЭН – электрически мощный прибор (потребляет ток порядка 10 ампер) – его включение осуществляется от схемы управления через реле.

Ремонт стиральной машины своими руками

Сам процесс стирки происходит путём вращения перфорированного барабана из нержавеющей стали, в который закладывается грязное бельё, в баке стиральной машины в растворе стирального порошка. При стирке барабан вращается поочерёдно в разные стороны. Это сделано для того, чтобы бельё при стирке не «связалось» в тугой узел.

Для отжима используется тот же барабан в режиме центрифуги с возможностью установки нескольких скоростей вращения, которые задаются в числе оборотов в минуту – примерно 700, 900,1000.

Барабан вращается в подшипниковом узле и закреплён консольно (по конструктивной необходимости), а это означает, что подшипниковый узел испытывает довольно большие нагрузки при работе. В машинах с верхней загрузкой, в которых бельё загружается сверху через дверку в барабане, барабан закреплён с обеих сторон и подшипниковые узлы работают в гораздо лучших условиях.

Привод стирки и отжима осуществляется от специального электродвигателя, который имеет сложную конструкцию, несколько обмоток с большим количеством полюсов, двигатель коллекторный, поскольку он должен работать при разном числе оборотов. Двигатель приводит во вращение барабан с помощью ременной передачи и пары шкивов, для понижения числа оборотов. Двигатель имеет защиту от перегрева и сложную электронную систему управления.

Для контроля числа оборотов двигателя в разных режимах работы, на него ставится, так называемый, «тахо-датчик» – датчик числа оборотов.

ремонт стиральных машин своими руками

Бак, барабан и двигатель закреплены на раме, подвешенной на пружинах и имеющей противовесы. Противовесы увеличивают массу агрегата (его инерционность) и за счёт этого хорошо гасят колебания (вибрации), а пружины защищают от вибраций корпус машины и пол. Это необходимо для того, чтобы гасить механические колебания при отжиме белья, возникающие из-за неизбежного эксцентриситета – неравномерного расположения мокрого белья в барабане при больших оборотах. В противном случае машина при отжиме начнёт ездить по полу и разрушаться из-за повышенных вибрационных нагрузок. К тому же шум при такой работе вряд ли обрадует соседей этажом ниже.

После окончания отдельной операции стирки или полоскания, воду из бака необходимо удалить. При наличии воды в баке операция «отжим» не включится. Для этого есть специальный датчик. Отжим с водой в баке делать нельзя, из-за большого сопротивления вращению барабана в воде, обмотки двигателя неизбежно сгорят.

Слив воды из бака осуществляется принудительно, с помощью центробежного насоса с приводом от электромоторчика, который вращает крыльчатку насоса. Для защиты насоса от попадания посторонних предметов перед насосом ставится разборный фильтр, резьбовая пробка которого выводится наружу (как правило, внизу под крышкой) для разборки и чистки.

Дело в том, что очень часто хозяйки забывают перед стиркой проверить карманы одежды и удалить оттуда все предметы. Полбеды, если в кармане окажется, к примеру, паспорт, – его можно будет восстановить, хотя побегать придётся. Но если в кармане будут ключи, монеты, булавки и гвоздики и т.д. – то неисправность системы слива почти гарантирована.

Не говоря о том, что если какой-нибудь винтик из кармана провалится при стирке через отверстие барабана в бак и застрянет там, – это может вызвать неприятное дребезжание и прочий шум при работе. А монеты очень хорошо засоряют шланги слива, из-за чего слив перестаёт работать. Это довольно частая неисправность, которая, впрочем, вполне доступна ремонту своими силами.

Поэтому нужно усвоить правило – всегда проверять карманы в одежде, которую мы собираемся стирать, и удалять оттуда все предметы и бумажки. Бумага, раскиснув в растворе стирального порошка способна загрязнить эдакими хлопьями бельё, а мелкие винтики, скрепки и т.д. могут пройти через фильтр и попортить крыльчатку насоса и вывести из строя электродвигатель, если крыльчатку заклинит.

Разумеется, нужно периодически разбирать и чистить фильтр стиральной машины. Только нужно знать, что при откручивании пробки фильтра на пол обязательно выльется некоторое количество воды, которая до конца не удаляется при сливе. Поэтому, перед разборкой нужно подставить какую-либо плоскою посудину, иногда имеющуюся в комплекте машины. Или использовать самодельную, вырезав её из пластиковой бутылки для напитков.

Фильтр, как правило, засоряется волокнами ткани, которые необходимо удалить. Но иногда там можно найти в качестве сюрприза давно потерянные ключи, монеты и т.д.

ремонт стиральных машин своими руками

Осталось рассказать про главную систему стиральной машины-автомата – систему управления.

В первых стиралках-автоматах процессом стирки управлял электромеханический командоаппарат, в котором электродвигатель через механизм типа часового медленно вращал вал с кулачками, которые последовательно по времени замыкали-размыкали необходимые контакты. Неисправности командоаппарата типа обгорания контактов или выхода из строя его электродвигателя были не редкость.

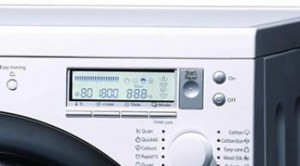

Сегодня управление процессом стирки осуществляется чисто электронной техникой с помощью процессора на микросхемах. Возможности процессоров практически не ограничены – некоторые машины взвешивают бельё перед стиркой и дозируют подачу воды с целью её экономного использования.

Есть и другие новшества, с которыми можно познакомиться в техническом описании на машину.

Самих программ стирки стало намного больше. Единственный недостаток процессоров – в случае неисправности всю плату нужно заменять целиком (из-за того, что практически не ремонтопригодна), а стоит она в качестве запчасти почти столько же, сколько стоит новая машина.

Немаловажную роль в современных стиральных машинах играет система защиты людей и агрегатов машины – блокировка. Например, чтобы избежать случайного открывания дверки во время работы и как следствие ожога горячим раствором или потопа в квартире, дверка машины при работе блокируется – её нельзя открыть ручкой-замком. Блокировка сохраняется и после стирки – примерно одну две минуты, после завершения программы, дверка остаётся закрытой. И открывается через какое-то время. Это сделано в целях безопасности, чтобы барабан после отжима успел полностью остановиться.

Предусмотрены и другие блокировки, например, датчики уровня воды в баке дают сигнал для блокировки ТЭНа при отсутствии воды и, наоборот, при наличии воды в баке (неисправности слива) – блокируют «отжим».

Всё вышесказанное необходимо знать, приступая к ремонту машины своими руками. Начинать нужно с диагностики – определения вида и места неисправности.

ремонт стиральных машин своими руками

Нужно заметить, что в современных машинах с процессорами есть встроенная система диагностики неисправностей. Это значительно облегчает поиск. Чтобы её задействовать, нужно знать некоторую последовательность нажатия клавиш управления. Вид неисправности высвечивается на табло в виде буквенно-цифрового кода. Например - Е10.

Как включить диагностику можно прочитать в фирменной инструкции по ремонту машины, там же даётся расшифровка кодов неисправностей. Но эта инструкция потребителям недоступна и даётся только мастерам фирменных мастерских. Мастера тоже не распространяются об этих «секретах», так как терять свой «хлеб» никто не хочет. Тем не менее, особо упёртые могут найти инструкции в результате поиска в Интернете по конкретно своей модели стиральной машины.

Мы же в рамках данной статьи остановимся на некоторых типичных неисправностях стиральных машин, доступных для устранения «своими руками».

ремонт стиральных машин своими руками

  • Стиральная машина работает, но в ней появилась течь

Сначала определяем место, откуда течёт вода. Очень часто течь появляется из-за трещин в резиновых деталях. В районе дверки можно увидеть большую резиновую манжету, которая соединяет бак стиральной машины с передней стенкой. Так как бак при работе перемещается на пружинах, а передняя стенка неподвижна – то уплотнение между ними делается из мягкой резины. Манжета закрепляется на приливах бака и стенки с помощью проволочных хомутов, которые можно использовать многократно – они просто защёлкиваются и наоборот ослабляются. Устройство хомутов понятно по их виду.

Поскольку указанная манжета может при работе соприкасаться с бельём, а также разными деталями – пуговицами, крючками, то возможно её повреждение. Для доступа к манжете нужно снять переднюю стенку, у разных машин это делается по-разному, но пытливый ум домашнего мастера позволит в этом разобраться. Манжету лучше заменить на новую.

А временно можно попытаться заклеить трещину специальной липкой лентой, либо поставить резиновую заплатку, ещё лучше из сырой резины, которую потом завулканизировать. При установке повернуть манжету на 180 градусов. Иногда помогает только такой поворот – трещина оказывается наверху, а там воды нет.

Иногда начинает течь резиновая прокладка двери. Её тоже нужно заменить или на крайний случай попробовать перевернуть. Правда не во всех машинах это можно сделать, во многих машинах прокладка двери крепится фиксировано, в определённом положении.

Если прохудился шланг насоса слива, – то его нужно заменить. Бывает, что течёт сам насос, начинают пропускать сальники или плохие уплотнения, в этом случае опять же нужна замена насоса.

Если протекает сам бак стиральной машины, можно попытаться заделать пробоину подручными средствами. (Поскольку вода в баке не находится под давлением, как в водопроводе, часто удаётся заделка трещины заплаткой на клею и т.д.) Если это не удаётся сделать, то придётся вызывать мастера.

  • Повышенный шум или дребезжание при работе машины

Часто такая неисправность случается при предельном износе подшипников вала барабана. Поскольку в обычных машинах барабан закреплён консольно (с одной стороны, где имеется вал. С другой стороны – отверстие для закладки белья), подшипниковый узел испытывает огромные нагрузки, особенно при отжиме белья, когда действуют значительные центробежные силы. Если к тому же изнашивается сальник, защищающий подшипник от попадания воды, и в подшипник начинает попадать вода, разрушая смазку, жить такому подшипнику остаётся недолго.

Для проверки нужно легонько покачать барабан из стороны в сторону. Если при этом заметны люфты и стук – то пришло время заменить подшипники. Работу эту лучше поручить мастеру, потому что требуется почти полная разборка машины и делается эта работа в условиях мастерской, где есть необходимые приспособления и инструмент.

Бывает, что начинают шуметь подшипники электродвигателя, в этом случае проверка та же самая – покачиванием вала ротора за шкив, в случае большого люфта и стука – подшипники требуют замены.

Попутно заметим, что надёжность работы электродвигателя машины прямо зависит от перегрузок её бака бельём, – когда белья кладётся больше нормы по весу. Этого допускать нельзя.

Бывает, дребезжание при отжиме является следствием попадания посторонних предметов в бак – гаек, винтов, шурупов, выпавших из карманов одежды при стирке и попадающих в бак через отверстия барабана. В этом случае можно попытаться «поймать» предмет с помощью магнита на палочке или нитке, иначе придётся разбирать машину. Так что лучше такого не допускать.

  • Машина сначала работает, начинает стирать, но режиме «отжима» не включается или бельё не отжимается (плохо отжимается)

Чаще всего такое происходит из-за засорения слива или отказа насоса. В этом случае слива воды после стирки не происходит, или вода сливается «по каплям». В этом случае сначала нужно разобрать и очистить фильтр, затем, если не поможет, осмотреть шланги слива на наличие посторонних предметов, которые следует удалить. Если и это не поможет – причина в отказе насоса. Его замена никаких трудностей не представляет, так как он крепится отдельно и ничего разбирать не нужно, достаточно снять заднюю стенку. Только при установке нужно внимательно подключить провода, предварительно запомнив их расположение, чтобы не перепутать.

Если же слив работает, но отжима не происходит или отжим плохой – то дело, скорее всего, в износе приводного ремня, или в отказе тахо-датчика, или в том, что сгорела обмотка двигателя, работающая на отжим. В последних случаях нужна замена двигателя или тахо-датчика. Бывает, правда, и такая неисправность – приводной ремень из-за растяжения и износа в режиме стирки (малые обороты) как-то справляется, а вот при отжиме (большие обороты) начинает проскальзывать и не разгоняет барабан до скорости, необходимой при отжиме. В этом случае нужно заменить приводной ремень.

  • Вода в машину заливается, но стирка не начинается

Причин может быть несколько:

  • отказ датчиков уровня, температуры воды, и отказ самого процессора;
  • сгорел ТЭН.

На этом нужно остановиться подробнее. ТЭН в процессе работы нагревает воду и на нём вследствие жёсткости водопроводной воды оседает накипь. Точно так же, как это происходит в электрочайнике. Накипь имеет плохую теплопроводность, поэтому ТЭН при большом количестве накипи начинает перегреваться, вследствие чего перегорает спираль и ТЭН перестаёт работать. Возникает необходимость его замены. Чтобы этого избежать реклама по ТВ настоятельно рекомендует применять химические препараты для смягчения воды и устранения образования накипи, типа «Калгон».

Рекламщики популярно объясняют нам, почему без «Калгона» стиральная машина – не жилец. Всё казалось бы хорошо, но вот у всякого здравомыслящего человека возникает такой вопрос – а почему бы производителям стиральных порошков не добавлять препараты типа «Калгон» в стиральный порошок сразу при производстве. Почему это взваливают на нас, и мы вынуждены дополнительно покупать Калгон и смешивать его с порошком, во избежание порчи машины?

Очевидно тут дело не совсем чисто. Так и есть, производители качественных порошков обязательно добавляют водоумягчающие добавки в порошок. И нет никакой необходимости покупать «Калгон» и делать масло масляное. Очевидно, что это просто рекламный трюк. Кто-то на этом зарабатывает.

  • порвался приводной ремень;
  • сгорел электродвигатель;
  • неисправен впускной клапан (не открывается или наоборот – не закрывается из-за засорения.

Для предотвращения засорения клапанов стиральной машины можно порекомендовать всем хозяевам стиральных машин установить дополнительный сетчатый фильтр для воды, подаваемой в стиральную машину. Такие фильтры имеются в продаже, стоят недорого и легко устанавливаются перед краном. Дело в том, что из-за износа водопроводных сетей, особенно после ремонта в воде присутствует большое количество твёрдых частиц – кусочков ржавчины и т.д., которые способны вывести из строя (засорить) впускные клапаны. В стиральных машинах есть встроенные фильтры, но лишний не помешает.

Конечно, все случаи жизни в рамках одной статьи невозможно описать. Важно понять, что если вы разберётесь в принципе работы того или иного устройства машины – то сможете самостоятельно разобраться и в причинах отказа и грамотно их устранить. А также научитесь отличать те работы, которые вам под силу, от тех которые вы своими руками сделать не сможете.

Надеемся, что наша статья дала вам полезную информацию. И вы нашли в ней то, чего до сих пор не знали.
